GEBRUIKSAANWIJZING CARTE FIREWIRE 3-PORT PCI EXPRESS #F5U504 BELKIN

Breid uw computer uit met FireWire®-poorten die gebruik maken van PCI Express technologie.

Inhoud van de verpakking.... 3

1. Hardware installeren....4

2. Controle van de installatie....6

3. Informatie 8

Inleiding

Wat is PCI Express?

De afgelopen tien jaar was PCI de standaard interface voor pc's. Deze pc's waren voorzien van een 32-bits PCI-bus, werkend met een kloksnelheid van 33 MHz, en haalden overdrachtssnelheden van maximaal 133,3 Mbps. In het informatietijdperk van vandaag waarin steeds grotere informatiepakketten verstuurd worden, is er steeds meer vraag naar hogere overdrachtssnelheden. Intel heeft ingespeeld op deze vraag met de ontwikkeling van de PCI Express-standaard, die een stabielere overdracht met hogere snelheden mogelijk maakt.

Standaard PCI Express-busvormen zijn x1, x2, x4, x8 en x16, waarbij elke vorm wordt gekenmerkt door een uniek sleuf-design. Eénwegs overdracht op een éénbaans (x1) PCI Express-bus kan met snelheden van tot 250 Mbps plaats vinden - bijna het dubbele van de snelheid die bij standaard PCI-overdracht mogelijk is. Een zestienbaans (x16) PCI Express-bus kan snelheden tot 16 Gbps bereiken.

1

2

3

4

NL

Inleiding

1

2

3

4

Productkenmerken

• Voldoet aan éénbaans 2,5 Gbps PCI Express specificaties en PCI Express 1.0 specificaties
• Maakt 1394a-overdrachtssnelheden van tot 400 Mbps mogelijk

Technische gegevens

• Interface: PCI Express
  • Modus: 1394a PCI Express
  • Controller: Texas Instruments XIO2200
• Kanalen: Twee externe 1394a-poorten en één interne poort

Omgeving

• Bedrijfstemperatuur: 0 °C \~ 57 °C
• Bewaartemperatuur: -20 °C \~ 85 °C
• Vochtigheidsgraad: 5 \~ 95% relatieve luchtvochtigheid

• Windows®-based computer met een vrije PCI Express-sleuf*
  • Windows 2000, XP, 2003 server

*Let op: De geleverde kaart past niet in een standaard PCI-sleuf.

Inhoud van de verpakking

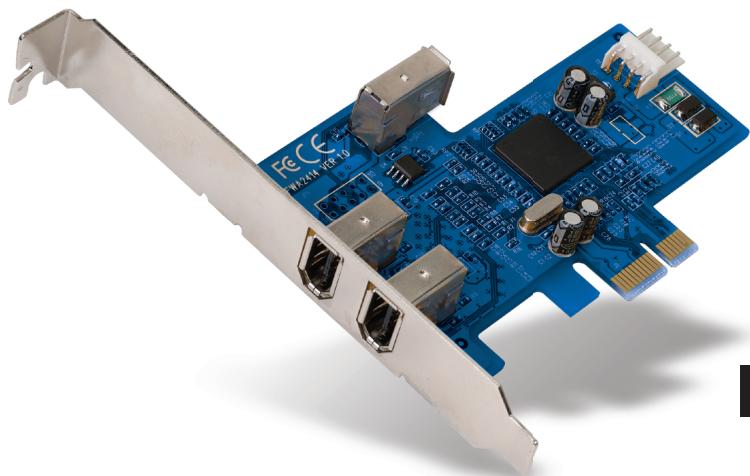

• 3-poorts FireWire PCI Express-kaart
- Handleiding

1. Schakel uw computer uit en ontkoppel alle aangesloten toestellen en randapparaten.
2. Open de computerkast. Zie de handleiding van uw computer voor nadere informatie over hoe u dit moet doen. Zorg ervoor dat u een van de metalen delen van uw computerkast aanraakt om uzelf te ontdoen van statische elektriciteit. Zo voorkomt u beschadiging van uw computer en de PCI Express-kaart.

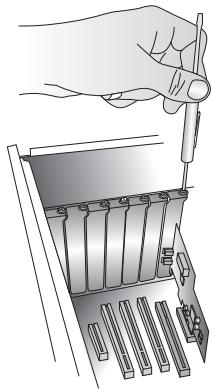

3. Zoek op het moederbord van uw computer de PCI Express-sleuf op. Verwijder aan de achterkant van uw computer het metalen beschermplaatje dat correspondeert met de PCI Express-sleuf die u hebt gekozen (zie onderstaande afbeelding).

1. Verwijder de PCI Express-kaart uit de anti-statische verpakking. Pak de kaart bij de metalen beugel vast en raak de vergulde connectors niet aan. Bevestig de kaart in de PCI Express-sleuf en zorg ervoor dat de beugel aan de achterzijde van de kaart evenwijdig loopt met de computerkast. Zorg ervoor dat de rand van de PCI Express-kaart volledig in de sleuf is gestoken.

5 Bevestig het metalen afdekplaatje weer op de sleuf.

1. Nadat u de PCI Express-kaart hebt geïnstalleerd en u de computerkast weer hebt gesloten, zet u de computer aan.

OPMERKING: Pas als het stuurprogramma volledig is geïnstalleerd, mag u apparaten op de PCI Expresskaart aansluiten.

1. De "New Hardware Wizard" zal de 1349a PCI Expresskaart herkennen.
2. Windows zal het juiste stuurprogramma automatisch installeren.

De installatie is nu voltooid. De PCI Express-kaart is nu klaar voor gebruik.

1

2

3

4

NL

Controle van de installatie

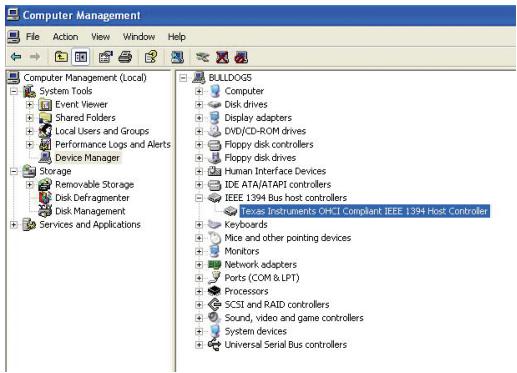

Controleer de “Windows Device Manager” (Windows Apparaatbeheer) om te zien of uw PCI Express-kaart correct is geïnstalleerd.

1. Klik met de rechter muisknop op "My Computer" (Deze computer) en selecteer "Manage" (Beheer).
2. Selecteer het tabblad "Device Manager" (Apparaatbeheer).
3. Klik op het plusteken (+) naast "IEEE 1394 Bus host controllers". De lijst bevat nu een ingang voor "Texas Instruments OHCI Compliant IEEE 1394 Host Controller".

Wij, Belkin Corporation, gevestigd 501 West Walnut Street, Compton, CA 90220, Verenigde Staten van Amerika, verklaren hierbij dat wij de volledige verantwoordelijkheid aanvaarden dat het product met het artikelnummer: F5U504ea

waarop deze verklaring betrekking heeft, voldoet aan Deel 15 van de FCC-voorschriften. Het gebruik ervan is onderworpen aan de beide volgende voorwaarden: (1) het apparaat mag geen schadelijke storingen opwekken en (2) het apparaat moet elke ontvangen interferentie accepteren, waaronder storingen die een ongewenste werking kunnen veroorzaken.

CE-verklaring van overeenstemming

Wij, Belkin Corporation, verklaren dat ons product F5U504 waarop deze verklaring betrekking heeft, voldoet aan de algemene emissienormen conform EN 55022:1998 Klasse B, EN50081-1 en aan de algemene immuniteitsnormen conform EN50082-1 1992.

Veranderingen

De Federal Communications Commission eist dat de gebruiker ervoor wordt gewaarschuwd dat elke verandering aan het apparaat die niet uitdrukkelijk door Belkin Corporation is goedgekeurd de bevoegdheid van de gebruiker om het apparaat te bedienen teniet kan doen.

Beperkte levenslange productgarantie van Belkin Corporation

Belkin Corporation geeft garantie voor de levensduur van het product op materiaal- en fabricagefouten. Wanneer een defect wordt geconstateerd, zal Belkin naar eigen keuze het product repareren of kosteloos vervangen, op voorwaarde dat het product tijdens de garantieperiode, met vooruitbetaalde vervoerskosten, wordt geretourneerd aan de officiële Belkin dealer bij wie het product is gekocht. Overlegging van het aankoopbewijs kan noodzakelijk zijn.

Deze garantie is niet van toepassing als het product is beschadigd als gevolg van een ongeluk, misbruik, verkeerd gebruik of een verkeerde toepassing; als het product zonder schriftelijke toestemming van Belkin is gewijzigd of als een serienummer dat door Belkin is aangebracht, is verwijderd of onleesbaar is gemaakt.

Informatie

DE GARANTIE EN VERHAALSMOGELIJKHEDEN DIE HIERVOOR ZIJN UITEENGEZET SLUITEN ELKE ANDERE GARANTIE OF VERHAALSMOGELIJKHEID UIT, HETZIJ MONDELING OF SCHRIFTELIJK, HETZIJ UITDRUKKELIJK OF IMPLICIET. BELKIN WIJST UITDRUKKELIJK ELKE EN ALLE IMPLICIETE AANSPRAKELIJKHEID OF GARANTIE AF, WAARONDER, ZONDER ENIGE BEPERKING, GARANTIES BETREFFENDE DE VERKOOPBAARHEID OF GESCHIKTHEID VOOR EEN BEPAALDE TOEPASSING.

Geen enkele dealer, vertegenwoordiger of werknemer van Belkin is bevoegd tot wijziging, uitbreiding of aanvulling van deze garantie.

BELKIN IS NIET AANSPRAKELIJK VOOR SPECIFIEKE SCHADE, INCIDENTELE SCHADE OF GEVOLGSCHADE TEN GEVOLGE VAN HET NIET NAKOMEN VAN DE GARANTIE, OF TEN GEVOLGE VAN ENIG ANDER JURIDISCH CONFLICT, WAARONDER, MAAR NIET UITSLUITEND WINSTDERVING, PRODUCTIETIJDVERLIES, GOODWILL, BESCHADIGING VAN PROGRAMMA'S OF GEGEVENS DIE ZIJN OPGESLAGEN IN OF WORDEN GEBRUIKT DOOR BELKIN-PRODUCTEN, EN HET OPNIEUW PROGRAMMEREN OF REPRODUCEREN ERVAN.

In sommige staten of landen is het niet toegestaan om incidentele schade, voortvloeiende schade en impliciete garanties uit te sluiten of te beperken; in dat geval gelden de bovenstaande beperkingen of uitsluitingen wellicht niet voor u. Deze garantie verleent u specifieke wettelijke rechten en wellicht hebt u andere rechten die van staat tot staat verschillen.

BELKIN®

3-poorts FireWire PCI Express™-kaart

BELKIN®

www.belkin.com

Belkin Ltd.

NN10 6GL, Verenigd Koninkrijk

[phone]

[phone] fax

Belkin GmbH

Hanebergstraße 2

80637 München, Duitsland

[phone]

[phone] fax

Belkin B.V.

Boeing Avenue 333

1119 PH Schiphol-Rijk, Nederland

[phone]

[phone] fax

Belkin SAS

130 rue de Silly

92100 Boulogne-Billancourt, Frankrijk

[phone]

[phone] fax

Technische ondersteuning

Europa: 00 800 223 55 460

© 2006 Belkin Corporation. Alle rechten voorbehouden. Alle handelsnamen zijn gedeponeerde handelsmerken van de betreffende rechthebbenden. FireWire is een handelsmerk van Apple Computer, Inc. dat gedeponeerd is in de Verenigde Staten en in andere landen. PCI Express is een handelsmerk van PCMCIA.
